  不會讓您灰頭土臉的校色 Black Magic 的調色方法介紹
  江瑞璋 Sep 10, 2001
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

         打樣軟體最近在坊間很是熱門,不論您是走那一種流程,如CT/LW, TIFF/IT, 1BIT TIFF.....,甚至是傳統的打樣方式您都會遇到校色的問題,也困擾了您不少的時間。這不但是軟體不夠專業自動的問題,也牽涉到您有沒有足夠的方法來做好基本的環境設定。只不過是現在多了跨媒體的對色關係,您多了一個量測 ICC PROFILE 的動作罷了,最後您還是要把它交給色彩引擎 ( COLOR ENGINE) 去做色彩對應的演算。而在打樣設備的設定上,掌握住灰的金科玉律能讓您做到事半功倍之效果。

前言
        要做好 ICC PROFILE 很容易。但要印出好的 IT8.7/3 或其它的輸出測試導具是要有所堅持的,在還沒有調好打樣設備的條件之前是不能冒然的把所有事情都交給 ICC PROFILE ,因為它並不是萬能的調色大師,它必須要架構在打樣設備標準的環境之下才有意義。所以本文以北美地區最常用的打樣軟體 Black Magic 為例說明人家是怎麼樣教導他的客戶?做了那些事情?

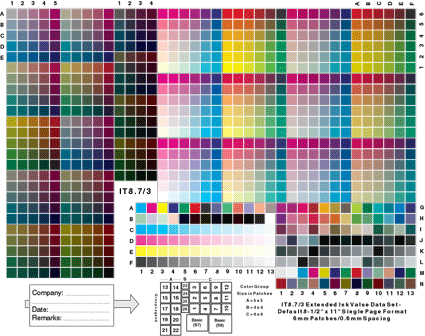

        IT8.7/3為一數位檔案,做為輸出設備的標準導具,您可藉此列印出打樣樣張和 印刷品,並經由分光光譜儀及軟體產生各自的 ICC PROFILE,擋述兩個設備的色彩特性。
        而在模擬顏色方面,如CMYK(打樣)對應到CMYK(印刷品),仍需藉助好的色彩引擎
( COLOR ENGINE)等軟體,如ColorSync, 來幫您做色彩的轉換和對應。
        但在打樣設備何種情況下才能列印出此樣張?並進一步量測和製作ICC PROFILE才有意義。我們介紹Black Magic具有色彩引擎
( COLOR ENGINE)功能的打樣軟體,其調整打樣設備的方法做為參考,期望能幫您節省許多調校的寶貴時間。

一、建立測試樣張

首先製作兩種不同大小尺寸的測試樣張,一張給印刷機用,另一張做為快速調整噴墨印表機用。
        印刷機用的測試樣張所包含的因子您可依據所需要的導具放入,其中IT8.7/3必須置於樣張的中央。如果您還會用到這些樣張RIP過後的資料,那麼請將這些檔案燒成CD,連同印好的印刷品保留好。

               印刷機用的測試樣張(舉例說明,非制式標準)


另外一張較小尺寸的測試樣張是讓我們於調整噴墨印表機時,能快速的反應和調整,以節省耗材和寶貴的時間。其內容最好包含四個色版的灰階、三色灰、漸層、和影像以輔助調整時的判斷。在此先不必急著將
IT8.7/3置入此樣張,等到您調整好後再輸出即可。

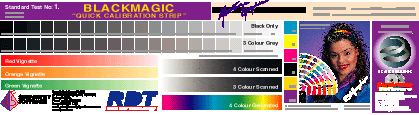

                   Black Magic 用於調整噴墨打樣用的測試樣張


在三色灰的設定方面,其建議參考值為

階數 cyan magenta yellow black
1 3 2 2 3
2 5 3 3 5
3 10 7 7 10
4 15 10 10 15
5 20 15 15 20
6 25 19 19 25
7 30 24 24 30
8 35 28 28 35
9 40 32 32 40
10 45 36 36 45
11 50 40 40 50
12 55 45 45 55
13 60 50 50 60
14 65 55 55 65
15 70 60 60 70
16 75 65 65 75
17 80 70 70 80
18 85 75 75 85
19 90 80 80 90
20 95 85 85 95
21 100 90 90 100


二、達到理想的滿版濃度

調整四個色版之滿版濃度至所需的數值,並需注意左右四周的濃度是否均勻。其(Black Magic)建議值為

cyan 1.45-1.55
magenta 1.45-1.55
yellow 1.2-1.3 窄頻濾鏡
black 1.8-2.0

三、調整階調曲線以符合灰色平衡
        達到所需的滿版濃度後,接下來就是觀察網點擴大值和灰色平衡是否有偏色的現象,在以肉眼觀察時最好能有良好的觀測環境,要不然就以濃度計來輔助判斷是否偏色,因為此時三色濾鏡於灰色色塊所量得的濃度值應接近等量。其參考數值為(Black Magic提供)

階數 cyan magenta yellow black
1 0.02 0.01 0.01 0.01
2 0.04 0.03 0.03 0.03
3 0.10 0.11 0.11 0.11
4 0.16 0.16 0.16 0.16
5 0.22 0.23 0.24 0.24
6 0.27 0.28 0.29 0.29
7 0.33 0.34 0.35 0.35
8 0.39 0.40 0.40 0.40
9 0.45 0.46 0.46 0.46
10 0.50 0.51 0.51 0.51
11 0.55 0.56 0.56 0.56
12 0.62 0.63 0.63 0.63
13 0.68 0.69 0.69 0.69
14 0.78 0.80 0.80 0.80
15 0.85 0.86 0.86 0.86
16 0.94 0.95 0.95 0.96
17 0.99 1.00 1.00 1.10
18 1.12 1.13 1.10 1.18
19 1.19 1.20 1.19 1.28
20 1.32 1.28 1.28 1.45
21 1.42 1.39 1.35 1.65

這麼多階的數值真的很難下手,沒關係,你已經定了一點滿版濃度了,再定一點第十一階的地方,與原點連接起來就約略形成一條曲線了。所以先查第十一階的濃度是有必要的,可以使用濃度計量Dr, Dg, Db的數值,而且要非常接近才能代表已達到灰了

四、輸出IT8.7/3標準樣張並作成PROFILE

      調整好了網點擴大和滿版濃度的組合以符合灰色平衡後,您就可以正式出IT8.7/3的標準樣張,並量得其色度資料和製作成Profile
        您將會發現,要作好 ICC PROFILE並不難,難的是在前面的調整階段是否能達到要求。難的是每一次新的紙張、墨水、使用一段時間後都必須再確認品質是否如當初所設定的。

結論
         色彩大師HUNT曾說過,灰色是比彩色還重要。掌握住此要訣才能掌握好色彩,畢竟三色疊印的地方也有其灰色成份存在,如果灰偏了色,彩色是沒辦法做好的。從這樣的調整過程當中,希望這些方法對您有所助益。

參考資料

1.  Black Magic
