江瑞璋,知名電子出版專家、網路作家。

  CRT的終結者 EIZO LCD
  江瑞璋 Oct 10, 2004
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

LCD 拿來做色彩管理將非是夢事了。由於其品質控管的嚴謹和符合人體工學的設計,EIZO LCD 螢幕不但被遠距打樣廠商所青睞,更獲得了 SWOP 的品質認證。

前言
        LCD螢幕的諸多優點都比CRT螢幕還要好,但只有一項缺點令印刷分色修色人員卻步的原因就是色彩。舉個例子來說,當使用者眼睛與螢幕的角度稍微一偏就可以感受到顏色上的變化了,對於分色或修色人員將會是一大缺點。不妨參考一下在此次台北國際印刷機材展展出的 EIZO 平板 LCD 螢幕吧。

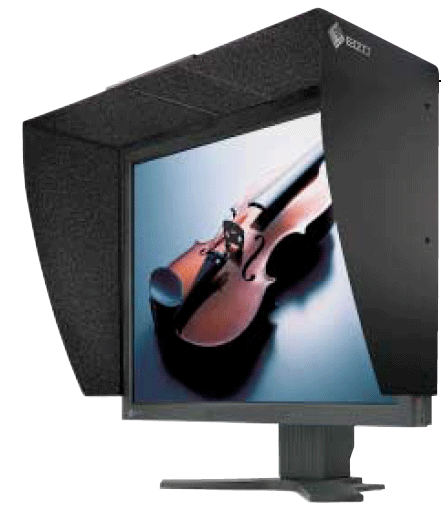

EIZO LCD 螢幕



簡述 和 出廠之前的個別調整
          在 2004 年十月的台北國際印刷機材展一角裡,你或許注意到了幾個色彩超飽和的螢幕,平板型的,不論你的視線移到那裡,其顏色似乎一直緊緊抓住你的目光。總之,怎麼看都不像 LCD 螢幕。
          每一台 ColorEdge 的螢幕在出廠之前都會調整至 RGB 三個頻道的gamma 值到 2.2。並從螢幕上 10 位元對照表的 1021 個階調,挑選出 256 個階調以符合 2.2 的 gamma 值。而使用者也可以透過色彩管理軟體  ColorNavigator 的功能來調整客戶所需的 gamma 值,1.8~2.6。
          將 gamma 值調整至常數是非常重要的,如此才可以讓每個螢幕看起來的色彩是一致的。而不穩定的 gamma 值不但無法保證設備與設備之間一致的色彩,更無法達到色彩的穩定性。所以好的螢幕不但要達到常數值,更要穩定性夠才能維持此常數,讓每個螢幕的色彩都有一致的表現能力。

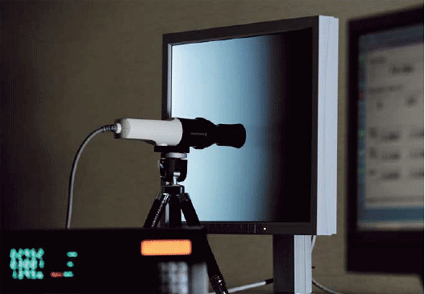

每個 EIZO 的螢幕在出廠前都會經由量測儀器測量、並加以調整。而在實際過程應該是黑色的環境,此圖為說明用

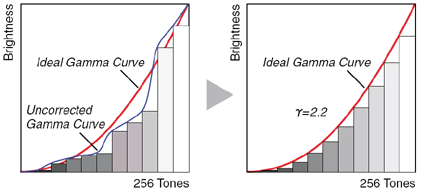

同樣是 256 階的表現,藍色線是未經修正的 gamma 曲線,紅色線是修正成 gamma 2.2 的平滑曲線。

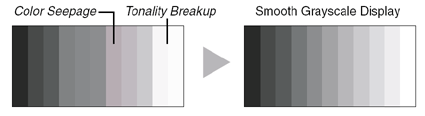

有了正確的 gamma 曲線後,灰階的表現就會如同右邊的平順

          色溫的表現能可以從 4000K 到 10000K 。也就是說可以用螢幕來做白點對應,如模擬不同紙張的紙白。

          而在量測方面,除了可用自家廠牌的 CX1 來測量螢幕的色彩資料,也可以與 GretagMacbeth 的 Eye-One 設備相容。如果你也買了防止光害的遮光罩以利色彩的判讀和觀看,那麼在遮光罩的頂端有一可移動的蓋板,像天窗一樣,可以方便 CX1 或 Eye-One 等儀器量測。

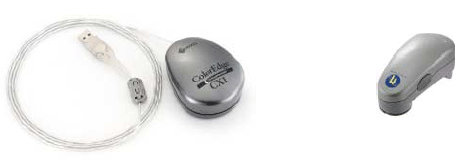

CX1 和 Eye-One 設備

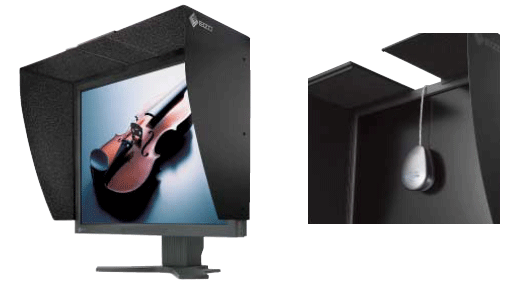

遮光罩的上方設計成可移動式的天窗,可方便 LCD 螢幕的量測



符合 SWOP 標準
          由於其穩定的 gamma 曲線和階調表現,和人性化的面盤設計,以及號稱可以維持在色差值僅 0.5 △E 的精準度、並且有五年的產品保證。不但 ICS (Intergrated Color Solution) 的遠端打樣  Remote Director 採用了此螢幕做為產品的整合,更獲得了 SWOP 的品質認證。



有好的軟體也要有好的硬體
          如果沒有良好的硬體,光有好的色彩管理軟體也是巧婦難為無米之炊啊。 EIZO 的品質將可以提昇螢幕和遠端色彩管理的能力。

1. EIZO ColorEdge
