  給打樣認個證 UGRA/FOGRA CMYK-MEDIA WEDGE
  江瑞璋 Jun 10, 2005
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

什麼是決定印刷的好壞?在整個流程當中,由於印刷業務或客戶的不良習慣,往往將所有的品質都丟給印刷最後一個環節來把關。甚至客戶也都認為在印刷機旁看印時,印刷師父可以做出令人滿意的品質。 但事實是不儘然,您和客戶的滿意必須要能重製才稱得上印刷。而標準的數位樣張更是整個品質的大關鍵。我們要的不但是要令客戶滿意的數位樣品質,更要符合國際標準的樣張才稱得上是高品質。

 前言
        數位樣的品質起起落落,如果有個自我檢驗的機制,不但可以做為內部品 質管控,更可以依循國際的標準與客戶達成共識,做為與客戶、印刷流程上色彩品質的管控依據。

UGRA/FOGRA CMYK 導表
         此導表由 46 個色塊,含 34 個彩色色塊,6 個黑色灰階和 6 個三色灰階。 主要用於數位打樣時驗證用。而這個導表的 46 個色塊全都包含在 IT8.7-3 的導表定義內。

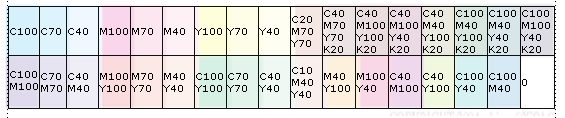

          此導表的網點面積為:


46 個色塊中的 34 個彩色色塊

二條灰階色塊,上面為由單獨 K 墨的灰階,底下為由三色灰所組成的灰階。


色度資料
          此 46 個色塊的 XYZ 三刺激值或 LAB 值,可以由查表得知,如下:

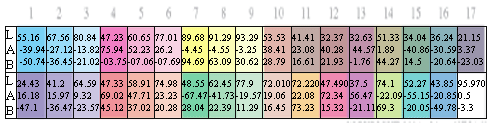

LAB 色度資料 (ISOcoated.icc)

灰階的 LAB 值,上一列為單色黑版,
下一列為 CMY 所組成的灰 (ISOcoated.icc)

          由於噴墨和印刷油墨材質上的不同,如果以單獨濃度來品管將會發生判斷上的誤差。如:濃度相同的數值,並不代表是同樣顏色,也就是同樣是 Y=1.5 的濃度時,此顏色就有可能是大紅色,也有可能是綠色。雖然油墨和噴墨都有屬於相同名稱的青墨,但要看起來一樣顏色時最好還是以 LAB 值來做評估。以下有一淺顯的例子來說明濃度在跨媒體做品管的盲點:

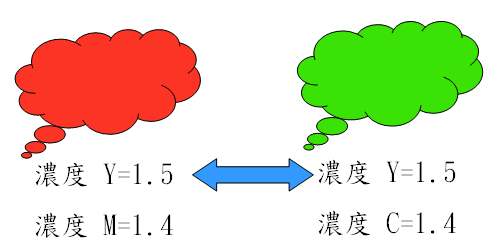

二個色塊有相同的主濃度值,Y=1.5,但卻是不同的顏色。因此在以濃度做為品管工具,適合在固定的油墨條件下。如果與跨媒體有關,噴墨和油墨之間相關的墨和紙的問題時,仍要以色度值來做色彩管理。



量測
          此導表有分為二列和一列的設計。尺寸如下:

          因此儀器的量測孔徑要小於色塊的大小,儀器的孔徑最好在 1mm 的大小。

結論
          數位樣依照 ISO 的標準來取得客戶與廠內的共識是個好的開始,如果重要的數位樣張都能打上此導表,並以數據顯示出色差值就更有說服力了。也進而表現出廠內品管的嚴謹態度。畢竟數位樣是溝通客戶和印刷的根本。


參考資料
1. ECI
