摘要
表面特殊處理的追求是永無止盡的,如同紙張的上光、金屬油墨印刷、雷射膜印刷…等等。 而大型數位噴墨從追求不同材質和油墨的方式之外,AGFA 挾其數位處之優勢,結合了 XAAR 噴墨頭的製造和 THIEME 網版印刷機之專才,共同開發了數位和傳統之 M-Press 平台寬幅的數位 UV 噴墨印刷機。
前言
UV 噴墨將被印材料的範圍拉大了,但還是有其限制因素,不是每種特別色和上光的方式都能印刷。 但採用傳統的網版又不如數位噴墨的方便和省成本。而 AGFA 和 THIEME 辦到了,結合數位和傳統的嶄新解決方案。
THIEME 和 AFGA
THIEME 是一家製造網印機械的廠商,其角色與台灣的東遠精技一樣致力於精密網版印刷機的製造。此次與愛克發共同發展出工業用的數位平台噴墨印刷機 M-Press。此台噴墨印刷機是結合數位噴墨與傳統網版印刷。
AGFA 提供了印前的處理技術和 ApogeeX 系統 ,負責將 M-Press 的流程做整合,其噴頭則與 XAAR 合作開發 UPH 噴頭。在控墨方面採用---供墨控制系統---的專利技術來對 UV 噴墨進行調整以達到最佳油墨穩定性的品質。
M-Press 構造

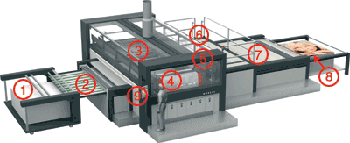

M-Press 由九部份所組成,簡述如下:
M-Press 平台、數位 UV 噴墨印刷機 |
編 號 |
功 能 |
① |
Material feeding |
進料部份可以採用自動方式,以獲得最大的產能 |
② |
Infeed section |
※紙張在進入咬爪之前會先做自動歸位的動作
※線上自動量測紙張的厚度,如薄的或厚的材料、堅硬的材質等 |
③ |
Precision print table and media transport |
在印刷台上,咬爪可以很精確的將材料定位好 |
④ |
Print shuttle |
高速噴墨頭提供高效率的寬幅印製能力 |
⑤ |
Housing |
透過此處可以看到正在印刷的印件 |
⑥ |
Dual UV-curing |
為了以最低的能源來讓UV油墨儘速乾燥,採用了雙 UV 燈系統的設計 |
⑦ |
Sheet delivery |
紙張輸送單元 |
⑧ |
Sheet stacker |
收紙區 |
⑨ |
Connectivity |
可以接送 JDF 性質的工作 ,或標準的 TIFF 檔案 |
白墨、特別色和上光
M-Press 在設計上採用模組化的構造,與 THIEME 5000XL 的網印機可連接在一起以進行數位和傳統絲網的混合印製,如白墨、特別色和上光等加工處理。
THIEME 5000XL 網印機可搭配 M-Press 完成連線生產 |
結論
紙張印刷的效果與視覺有強烈的關係。從黑白印刷到彩色,再從彩色到特別色和上光等等,更甚者還採取 3D 印刷或加上雷射膜的幻彩效果。這一切都是為了抓住我們的視覺效果,而大幅噴墨的趨勢也不脫離此模式,數位噴墨給合傳統網版可印出更不受限制的特殊效果。
參考資料
1. AGFA
|
