摘要
ISOcoated.icc,這不是夢想,是真的實現了。只要確定你的油墨、紙張是符合國際標準 ISO 12647-2 ,你就可以採用此印刷機色彩描述檔。本文介紹 2004 版本的標準。
前言
常聽到人家問什麼是標準的印刷機色彩描述檔,那一支比較好,或每台印刷機都要做不同的色彩描述檔等等問題。或許我們該換個角度思考一下,有沒有標準的色彩描述檔是依據平張或商輪機、紙張而建立,油墨和印刷機的情況是否也符合標準,如 ISO 12647-2 等。大家如果都能往同一標準做調整,在色彩溝通上更能輕而易舉。
還是回歸標準吧
在 ECI 色彩標準的白皮書提到,不論是新手或是專家都會問的一個問題:就是什麼是標準的印刷機色彩描述檔?以印刷複製的角度而言,能重覆做出一模一樣的品質才是複製的重點。而標準不就正是我們要達到複製目地的規範了。因為在 2004 年, ECI 將依據 ISO 12647-2 標準的參數製作出了標準的印刷機色彩描述檔。其目的是幫助大家在做色彩管理時可以將此色彩描述檔直接當成印刷機的色彩描述檔,不但符合大家的期望減少了爭議,也讓印刷時的紙張和印刷機狀況達到標準的程度。
2004年版本與1996年版本的差異之處
※增加了數位資料的輸入方式
※減少了網點擴大僅是採用粗略的3%方式來增加擴大曲線
※改變了油墨在第一次色和第二次色在不同紙張上的色彩資料數值
※增加了採用白襯底量測的色彩資料參考值
ISO 12647 的成員
Part 1 |
量測方法和參數 |
Part 2 |
平版印刷 |
Part 3 |
新聞印刷 |
Part 4 |
凹版印刷 |
Part 5 |
網版印刷 |
Part 6 |
凸版印刷 |
紙張的規定
項 目 |
L* (a) |
a* (a) |
b* (a) |
Gloss (b) % |
ISO Brightness (c) % |
Mass per area (d) g/m2 |
紙張類型 |
1.Gloss-coated
wood-free |
93 (95) |
0 (0) |
-3 (-2) |
65 |
89 |
115 |
2.Matt-coated
wood-free |
92 (94) |
0 (0) |
-3 (-2) |
38 |
89 |
115 |
3.Gloss-coated
web |
87 (92) |
-1(0) |
3 (5) |
55 |
70 |
70 |
4.Uncoated
white |
92 (95) |
0 (0) |
-3 (-2) |
6 |
93 |
115 |
5.Uncoated
yellowish |
88 (90) |
0 (0) |
6 (9) |
6 |
73 |
115 |
寬容度 |
±3 |
±2 |
±2 |
±5 |
----- |
----- |
對照的紙張 (e) |
94.8 |
-0.9 |
2.7 |
70-80 |
78 |
150 |
1). 第一類和第二類紙張不適用於輪轉雜誌印刷,但適用於其封面
第三類和第五類紙張也不適用於商業表格印刷
2).如果印刷品上了光或做表面的處理,將會嚴重影響色彩表現
3).如果是印刷在紙板或其它紙上,其紙張的表面特性也可以依據第一至第五類來分,但由於紙張的基重較高,也可以參考括弧內的數值。 |
(a). 按照規範:量測的方法是依據 ISO 12647-1:2004,D50光源,2° 視角,0/45 or 45/0 的量測機構,量測時採用黑襯底。在括弧內的數值是在白襯底的量測環境下的數據,可參考 CGATS.5的規範 ,僅做為一般常規上的參考值。
(b). 按照規範:光澤度的量測是依據 ISO 8254-1:2003, TAPPI 的量測方法
(c). 僅供參考:ISO 2470:1999
(d). 僅供參考
(e). 僅供參考:用來測油墨的紙張,其最原始的數值根據 ISO 2846-1:1997是:L*=95.5, a*=0.4, b*=4.7 在相同紙張襯底的情況下測得,此數值僅供參考。而在此標準 ISO 12647 內紙張的數據與 ISO 2846-1 有些許不同,是因為量測時採用黑襯底的原因。 |
四原色油墨的一次色和疊印色在 CIELAB 色空間的位置
色塊 |
紙張類型 (a,b) |
1, 2 |
3 |
4 |
5 |
L*(b,c) |
a*(b,c) |
b*(b,c) |
L*(b,c) |
a*(b,c) |
b*(b,c) |
L*(b,c) |
a*(b,c) |
b*(b,c) |
L*(b,c) |
a*(b,c) |
b*(b,c) |
Black |
16 |
0 |
0 |
20 |
0 |
0 |
31 |
1 |
1 |
31 |
1 |
2 |
(16) |
(0) |
(0) |
(20) |
(0) |
(0) |
(31) |
(1) |
(1) |
(31) |
(1) |
(3) |
Cyan |
54 |
-36 |
-49 |
55 |
-36 |
-44 |
58 |
-25 |
-43 |
59 |
-27 |
-36 |
(55) |
(-37) |
(-50) |
(58) |
(-38) |
(-44) |
(60) |
(-26) |
(-44) |
(60) |
(-28) |
(-36) |
Magenta |
46 |
72 |
-5 |
46 |
70 |
-3 |
54 |
58 |
-2 |
52 |
57 |
2 |
(48) |
(74) |
(-3) |
(49) |
(75) |
(0) |
(56) |
(61) |
(-1) |
(54) |
(60) |
(4) |
Yellow |
88 |
-6 |
90 |
84 |
-5 |
88 |
86 |
-4 |
75 |
86 |
-3 |
77 |
(91) |
(-5) |
(93) |
(89) |
(-4) |
(94) |
(89) |
(-4) |
(78) |
(89) |
(-3) |
(81) |
Red
M+Y |
47 |
66 |
50 |
45 |
65 |
46 |
52 |
55 |
30 |
51 |
55 |
34 |
(49) |
(69) |
(52) |
(49) |
(70) |
(51) |
(54) |
(58) |
(32) |
(53) |
(58) |
(37) |
Green
C+Y |
49 |
-66 |
33 |
48 |
-64 |
31 |
52 |
-46 |
16 |
49 |
-44 |
16 |
(50) |
(-68) |
(33) |
(51) |
(-67) |
(33) |
(53) |
(-47) |
(17) |
(50) |
(-46) |
(17) |
Blue
C+M |
20 |
25 |
-48 |
21 |
22 |
-46 |
36 |
12 |
-32 |
33 |
12 |
-29 |
(20) |
(25) |
(-49) |
(22) |
(23) |
(-47) |
(37) |
(13) |
(-33) |
(34) |
(12) |
(-29) |
C+M+Y
疊印 |
18 |
3 |
0 |
18 |
8 |
6 |
33 |
1 |
3 |
32 |
3 |
1 |
(18) |
(3) |
(0) |
(19) |
(9) |
(7) |
(33) |
(2) |
(3) |
(32) |
(3) |
(2) |
※(a)紙張類型請配合上表 (紙張的規定)
1.銅版紙 2.雪銅紙 3.商輪用銅版紙 4.非塗佈紙(白) 5.非塗佈紙(黃)
※(b)沒有括弧的數值是在黑襯底,D50, 2°視角,測色機構為 45/0 or 0/45。而有括弧的數值則是在白襯底量得的數值,此數值僅供參考。
※印刷色序 cyan-magenta-yellow
※(c)根據 ISO 2846-1 的標準 |

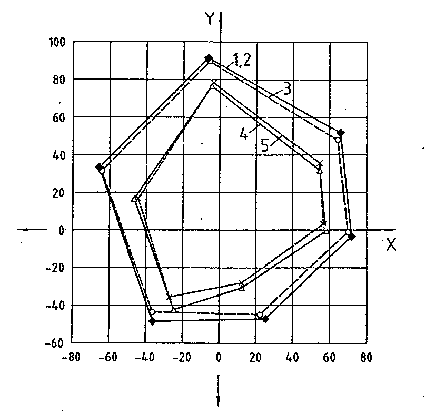

油墨在五種紙張上所表現的色域圖
X是指 紅-綠 色軸 a*
Y是指 黃-藍 色軸 b* |
CIELAB △E*ab 在滿版色塊的寬容度
|
Black |
Cyan(a) |
Magenta(a) |
Yellow(a) |
差異寬容值 |
5 |
5 |
5 |
5 |
68%的變異寬容值 |
4 |
4 |
4 |
5 |
(a) CMY三色滿版色塊的色差值不能超過 2.5。
原則上是以上面油墨的色彩資料為目標值。如果有明確的打樣樣張,那麼四色滿版的差異值也可參考此表。 |
50% 網點面積的網點增加情形
依據不同的紙張類型而有所不同:
印刷類型 |
不同網線數的網點擴大情形 |
四色連續報表紙印刷(b)
|
133lpi
(52lpcm) |
150lpi
(60lpcm) |
175lpi
(70lpcm) |
陽型版,紙張類型 1 和 2 |
17 |
20 |
22 |
陽型版,紙張類型 4 |
22 |
26 |
--- |
陰型版,紙張類型 1 和 2 |
22 |
26 |
29 |
陰型版,紙張類型 4 |
28 |
30 |
--- |
熱固型輪轉印刷和商業印刷(b) |
|
|
|
陽型版,紙張類型 1 和 2 |
12 |
14(A) |
16 |
陽型版,紙張類型 3 |
15 |
17(B) |
19 |
陽型版,紙張類型 4 和 5 |
18 |
20(C) |
22(D) |
陰型版,紙張類型 1 和 2 |
18 |
20(C) |
22(D) |
陰型版,紙張類型 3 |
20%(C) |
22(D) |
24 |
陰型版,紙張類型 4 和 5 |
22%(D) |
25%(E) |
28%(F) |
(b)黑墨一般而言可允許以上的數據再高出 3%
(A)~(F) 是指以下的網點擴大曲線圖的曲線 |

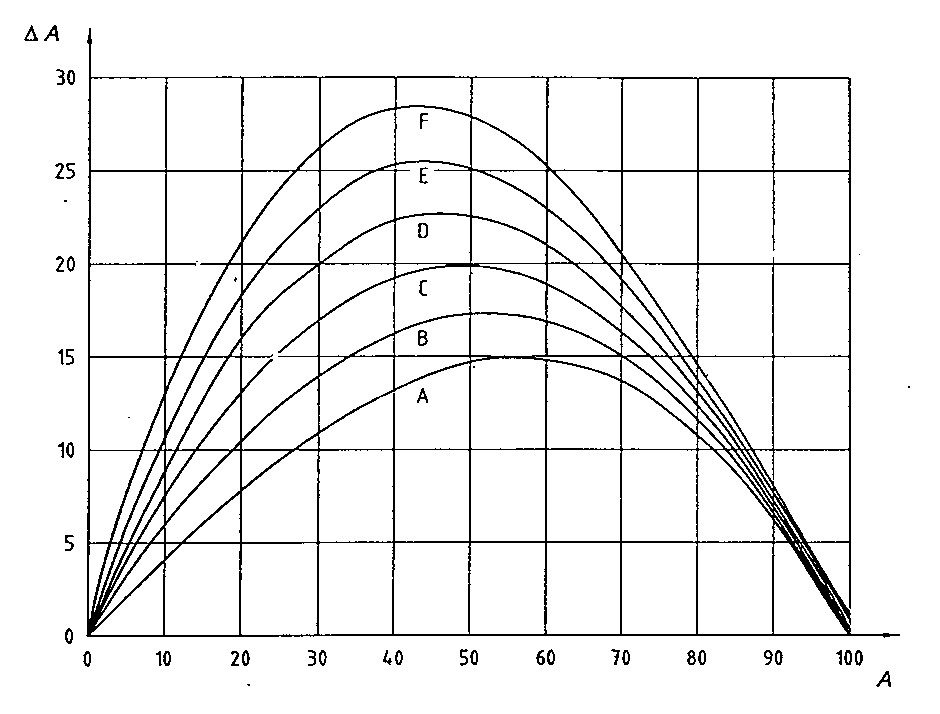

網點擴大曲線圖
網點擴大曲線圖,曲線中的標示 A~F,是指上表50%網點擴大值的(A)~(F) |
打樣、簽樣和正式印刷的 網點擴大寬容值
Film or File Dot Area |
打樣 |
簽樣 |
正式印刷 |
40 or 50 |
3 |
4 |
4 |
75 or 80 |
2 |
3 |
3 |
中間調最大可接受值 |
4 |
5 |
5 |
例:打樣 3% 表示 網點百分比 53%-目標值50%=3%,適用 130-180線 lpi |
灰色平衡色塊組合
|
Cyan |
Magenta |
Yellow |
亮部 |
25% |
19% |
19% |
中間調 |
50% |
40% |
40% |
暗部 |
75% |
64% |
64% |
結論
有了標準的印刷機色彩描述檔,不但減少了顏色不一致的藉口,重要的是你可以更方便的找出問題在那裡。再也不是一句色彩描述檔當成藉口。對客戶而言更能提高其印刷品質在不同的時間、地點印刷時,其色彩品質都能儘量一致。對日後出版印刷流程的發展有著深遠的影響,如螢幕打樣的方式在色彩對映上如何選擇印刷機的色彩描述檔,有了此標準檔案就再也不是問題了。
參考資料:
1. ECI
2. ISO 12647-2 ,2004年版本
|
