摘要
GRACoL 的色彩標準與 ISO 12647-2 是很類似的,而在印刷機校正的作法上則採用了灰色平衡為首要條件。強調了亮部和整體灰色平衡表現。雖然也介紹了調整灰平衡的方法,如印刷條件、滿版濃度值或 調整 CTP RIP 的四色曲線,但 GRACoL 仍強烈建議在印刷機上的條件做調整。這樣的方法提示是很正面的,因為標準不是迎合印刷機的變化,而是讓每樣事情都回歸到正常面時,才有所謂的標準色彩可言。
前言
印刷廠做色彩標準不但可以更明確的結合本身的標準作業規範
(SOP),溝通不同地點工廠生產出品質一致的成品。在客戶端更可以因為採用了色彩標準而縮小協力廠之間的品質差距。色彩標準除了
ISO 之外,GRACoL 的一些做法也值得我們參考。
簡介
GARCoL 7.0 的文件主要與平印機、數位打樣機、或其它 CMYK
的成像設備校正有關,以符合新版本 GARCoL 7.0
的規範。此版本主要強調如何採用灰色平衡來控制印刷機,特別是在亮部的範圍 (Highlight Range),而不僅僅單純的採用階調增加
TVI (Tone Value
Increase) 或網點擴大 (Dot Gain)
的量測方式來做控制和回饋,更逐漸發展出一套標準控制的模式了,從印前到印刷整個系統都朝向科學化和標準化的做法。
簡介 GRACoL 校正方法
印刷機的校正
要做好標準色彩的第一步就是先檢查印刷機是否正常,印刷時先準備好當初 ISO 或 GRACoL 訂定標準時所採用的紙張,紙張準備的數量約 6000~10,000 張 (12~20 令),以及符合 ISO 2846 相容的油墨。以商業印刷而言,採用第一類的紙張,其 LAB 值如下:
紙張
L* =
95 (+/- 2)
a* = 0.0 (+/- 1)
b* = -2 (+/- 2)
銅版紙白的 LAB 值 |
油墨
油墨的標準則依據 ISO12647-2,2005年11月所提出的數值 |
測試樣張
可以採用或購買
GRACoL G7 所提出的校正印刷機的樣張,或者自己組合必要的測試因子做成測試樣張,GRACoL 建議必要的測試因子有:
※P2P
(Press2Proof)的測試因子,二條,放置時最好能二條相互成 180 度。此測試因子包含了一次色、二次色、單色黑、三色灰的階調。

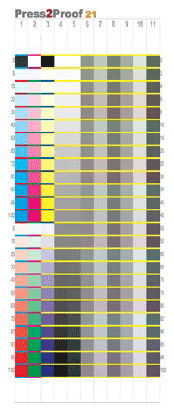

P2P 階調測試因子
第4條為單色灰
第5條為三色灰 |
※灰色平衡色塊來協助你尋找灰色的網點組合。

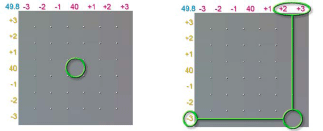

GrayFinder 可幫你尋找不同的調子,灰色平衡的色塊組合,如果在圖的正中央表示你的系統很正常
|
|
※ |
1 公分的灰色色塊貫穿紙張的左右二邊,其網點組合為 ISO 12647-2 的中間調灰色色塊:50C, 40M, 40Y |
※ |
1 公分的單色黑 50% 色塊貫穿紙張的左右二邊 |
※ |
印刷控制導表於每個墨區都要有灰色平衡色塊 ( 50C, 40M, 40Y )。整個導表也必須包含滿版 CMYKRGB 和 50% 的 CMYKRGB |
※ |
測試影像,最好是標準的影像可以讓觀察者很容易的看出圖像的色彩品質 |

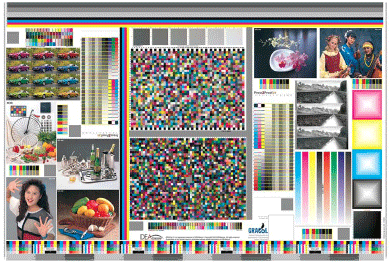

GRACoL G7 校正印刷機的樣張 |
畫圖紙
G7 K 和 CMY 的曲線畫圖紙。

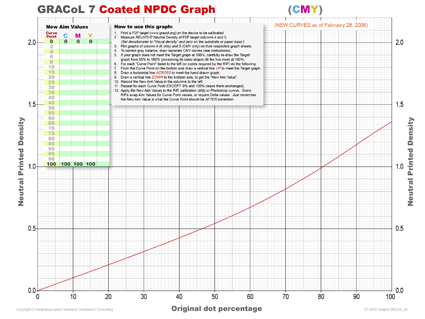

cmy 曲線的繪圖紙 |
測量版上的網點面積
採用攝像分析儀的儀器來量測版上的網點面積。
分光光譜儀
量測色塊的 LAB 值。
D50 看樣的環境
請準備 D50 的標準光源或光源的環境 (符合 ISO 3664)。
新的變數名稱和觀念
在 G7 的標準方法中,首先量測的數值是 "HR" 亮部範圍 (Highlight Range) 。主要是評估整體印刷品的亮部和暗部表現能力,而不是採用傳統的網點擴大或階調增加 TVI (Tone Value
Increase) 評估方式。
HR 評估的方法要做二種,分別為 CMY 的灰 (50C,
40M, 40Y) 和黑墨單色黑 (HR_k)。為了方便以數值表示,HR 以 灰密度 ND (Netural Density) 的數值表現。因為此數值可以經由濃度計的黑版或視覺濃度的數值所取得,也很方便的可經由 CIEXYZ_Y 值取得。而 G7 正式定義的灰密度為:
中性濃度公式,與傳統的濃度公式相似,Y如同反射或透射量
|
計算 HR_cmy
HR_cmy 可由量測三色灰的色塊濃度值減去紙白濃度而取得。此數值的定義如下:
灰色塊 50C40M40Y的中性濃度為 =
0.54 (已扣掉紙白的濃度)
|
計算 HR_k
HR_k 是量測黑版 50% 的色塊減去紙白的濃度。G7 定義了 HR_k 的數值為:
50%黑的中性濃度為 = 0.50 (已扣掉紙白的濃度)
|
NPDC曲線
NPDC 這是 G7 提供的另一項新的概念,所謂 NPDC (Neutral Print Density
Curve) 就是印刷系統的灰色平衡曲線。能夠呈現出灰的結果,會比單純的只重視階調增加值或網點擴大還要有一致性的色彩效果。因此
NPDC 曲線是藉由量取灰色導表上的灰濃度和網點面積所做成的曲線。
同樣的與 HR 的作法一樣,NPDC 也必需要做二種灰,分別為 CMY 的三色灰和 K 的單色灰。
灰平衡
G7 把灰的重要性擺得比階調增加值 (TVI) 還要重要。所以如何判斷灰就顯得格外的謹慎了。G7 直接以色度值來定義灰:
儘量採用未調整 CTP 的方式達到灰平衡
在尋找 NPDC_cmy 和 NPDC_k 的灰數值時,當然可以透過 G7 所提供的圖表和操作來判斷是否理想的狀況。如果在經過印刷機的調整後,仍不能達到灰平衡的條件時,雖然可以調整 CTP 的 RIP 網點值,但 G7 仍強烈建議不要任意採用此方法,容易產生跳階、不平順等現象。

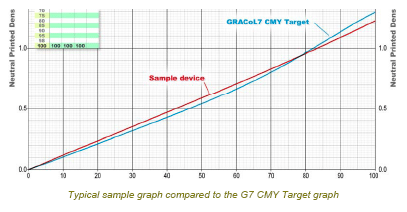

NPDC_cmy 的圖表可幫助你判斷是否達到理想的灰平衡了。
G7 強烈建議不要任意採用調整 CTP網點的方式,容易產生跳階、不平順等現象。 |
結論
灰平衡做為控制印刷的首要條件並非 G7 首次提出來的,自從數十年前的 Dr. Yule 或者是 System Brunner 等等,都提過和實用了此方法。G7 只不過將灰平衡更明確的用於印刷上的標準工程判斷要件。所以色彩管理或標準要做的好,印刷機的標準建立和穩定性佳才是最重要的課題。
參考資料
1. GRACoL
|
