控制晒版品質的導具

晒版的品質控制導具大可分為兩大階段，一為傳統的晒版控制導具，另一為符合CTP整體數位流程的數位導表。在大部份的製版或印刷廠裡，十幾年經驗的老師父可以把晒版品質控制的非常好，但是您如何將其量化呢？如何標準化後讓您的生產品質更穩定。如果您連UGRA導表聽都沒有聽過的話，沒關係，嶄新知道您的需求，讓嶄新科技從頭說起，支援您在線上作業所需。

傳統類比式晒版導表

首先從傳統的晒版控制導表談起，以UGRA1982的控制導表為例，其組成因子可分為五大部份

          1. 連續調曝光控制因子(Continous-tone wedge)：13階
          2. 細微線(Micro-lines)：12個同心圓
          3. 半色調網點階調：150lpi，10階
          4. 蠕印和雙影：4格
          5. 小網點：陰陽小網點共12階

各部份主要的功能

         1. 連續調曝光控制因子(Continous-tone wedge)
             濃度值
                     濃度值標示在連續導表的上方，如圖所示，其上所表示的
             濃度值是以濃度計歸零(沒有對底片的白片基)後量得的濃度。
             其誤差值約在±0.02。

          濃度與曝光時間的關係
          每一階與其相鄰兩間的關係約是2的平方根，如

                       階數        曝光控制因子
                       1step                1.4
                       2step                2.0
                       3step                2.8
                       4step                4.0
                       5step                5.6
                       6step                8.0
                       7step                11

           在台灣的平版印刷業大都以陽片(底片)來晒版，有印紋的地方在底片上是黑色的訊號，非印紋的地方在底片上是透明的。經由紫外線曝光在PS版後，印紋的部份在版上看起來就好像在看底片一樣，只不過此時黑色的訊號呈現在版上的訊號顏色不一樣而已，因為版材感光材料的關係，印版上的印紋顏色大都是綠色或藍色的訊號。
           所以UGRA導表曝光於版上的訊號傳遞情形也如同底片之過程。如果某一廠牌的PS版，其正常曝光量於UGRA導表上連續階調的表示方式為第三格(表示濃度值0.45)是透明的，第四格(表示濃度值0.60)呈現灰濛濛的半透明狀。但在實際的生產中以20個曝光單位晒版，經過沖版後發現第四格是透明的，這表示曝光過度的現象，此情形如不加以修正很容易發生---網失---的現象，特別是亮部小網點不見了。修正的約略算法即是將第四格往前拉至標準的第三格
          將20個曝光單位除以1.414(√2)=14個單位

<曝光量對了還不夠，沖版條件影響深遠>
根據此法加以修正就可以快速的找到理想的曝光值，但要特別注意的是沖版機也會影響你的晒版品質，而沖版條件也必須按照廠商所提供的藥水加以適當的比例調配泡製，並且設定好加熱的溫度和速度(表示顯影的時間)，一切都合乎最初的狀況就可以製作出好品質的版嗎？不然，最明顯的因素是藥水隨時會氧化和老化，所以顯影液必時隨時補充新的藥水才能確保正常的沖版條件，而補充藥水的濃度(調配的比例)也不得不正視。

<懶的修版，CTP可是好的選擇>
你可能會問為什麼國內的晒版師父常常做出曝光過度的高危險動作，其實他們有苦難言。主因是一台一台的版面來的不全，到最後還要用人工的拼貼方式修修補補，而這些修補的底片切痕很容易因為光線折射在版上留下痕跡。危險，在版上的訊號將來可是會印刷出來的，弄髒了客戶的印刷品準備割地賠款吧。但要消除這些大版底片上的千瘡百孔可是件吃力不討好的苦差事，可憐的晒版師父可是拿著修正筆〞悠遊〞於行間距之間，稍一不甚手一抖、腳一點都有可能修的過火將印紋的區域修掉了。所以在趕時間、趕效率的情形下，大部份的晒版師父就很容易的多曝光幾個單位以消除底片的割痕。一方面是懶得修版，一方面是兼顧品質，而這時的寬容度就可以在UGRA導表上拿捏的一清二楚，以上述所舉的例子來說標準的第四格，如何灰濛濛的呈現在版上可是少不了導表和老師父們的細心呢。

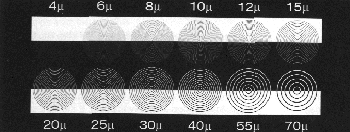

2.細微線(Micro-Lines)
12個同心圓的規格如下：

            寬度(um)    線與線之    單位面積    相對應的線
                               距離(um)     百分比 %      數 lines/cm

            4                 36                    10                 250
            6                 54                    10                 167
            8                 72                    10                 125
          10                 90                    10                 100
          12               108                    10                   83
          15               135                    10                   71
          20               120                 14.3                   67
          25               135                 15.6                   62
          30               150                 16.6                   56
          40               200                 16.6                   42
          55               275                 16.6                   30
          70               350                 16.6                   24

<你由此表看到了什麼訊息>
在175lines/inch(68lines/cm)的作業流程中，最佳的解析力最好是落在12-15um之間。
另外一個判斷版材解析能力或是曝光條件的重要因子就是細微線。細微線的構造有陰陽的圓形線條，理想的解析力呈現方式是陽紋和陰紋互補的。因此在判斷細微線時可以觀察那一個寬度的細微線是可以同時表現出陰陽紋的互補性即為最佳的解析力。如圖所示

<判定適當的解析力>
由於10um的陰陽紋幾乎同時出現在版上，其最佳解析力為10um
在此時所用的〞幾乎同時出現〞這句話的意思是當你用放大鏡觀察時，可能不會看到完美的細微線，會有斷線的情形發生，而斷線的情形如果在三分之一以下是被允許判定為最佳解析力的。

<導表的小故事---連續調曝光因子退化了還能用嗎？>
如果你經常使用導表來控制你的晒版品質，你也很小心的儘量不讓手去碰觸導表的印紋部份，可是時間久了導表還是會老化，特別是連續調的曝光因子可能在三個月內就無法再使用了，怎麼辦？
UGRA的研究員曾經到某家工廠裡，看到晒版師父拿了一條破舊不堪的UGRA導表在使用，導表的連續調部份己經退化的差不多了，研究員就拿了一條新的UGRA導表跟他交換。回到研究室後，研究員把新和舊的導表在同一條件下曝光在版上，同時檢視細微線，猛然發現絲毫未損，且最佳解析力出現的地方也一樣。原來連續調的曝光因子是銀鹽材料，每一階的濃度不一樣，有深有淺容易退化，而除此連續調部份都是高反差的底片，濃度高不易退。所以你的導表如果連續調的曝光因子不能再用了也沒關係，只要是細微線因子沒有故障，用細微線判斷曝光條件和解析力也是很高干的技術。

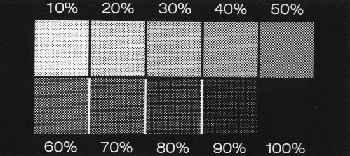

3. 半色調網點階調
階調再現主要是觀察每一階調(如10%，20%)在版上的訊號傳遞能力是否正常。判斷的方式可以使用濃度計(以n修正值)來量測，但不能保證能量到正確的網點面積，僅供參考而已。最好的方式是如之前所提過的影像處理方式量測版材才能保證網點的正確性。

4. 蠕印和雙影
           其規格為
           網屏線數：48lines/cm
           單位面積：60%
引起蠕印的情形大都是印刷機上二個滾筒速度不一致所產生的現象，其中有一方向會顯得濃度較重。
           而發生雙影的情形大都是歸位不準而產生影像套印不精準的情形，也有可能是紙張的伸縮所引起的。
<其判斷方法為---先看有45度的地方>
不論是發生在0或90度方向的蠕印或雙影，45度的斜線都有X向量(0度)和Y向量(90度)的成份，所以有45度斜線的地方最容易看出缺點所在，接著再判斷是0度或90度的確實方向。

<數值法>
光用看的不夠說服力，這四個小因子可用濃度的方式來證明是否一樣，否則就是產生了蠕印或雙影了。

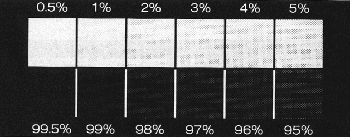

5. 小網點
           其規格為
           網屏線數：60lines/cm
           網點形狀：圓形
           網屏角度：45度

         階調(%)                                直徑(um)
         0.5/99.5                                 13
         1/99                                       19
         2/98                                       27
         3/97                                       33
         4/96                                       38
         5/95                                       42

小網點的出現可以看出整個階調(從0-100%)在複製時的最起點和最終點。在亮部網點可以看出在那一階調(%)的網點是無法被複製出來變為0%的地方。同樣的也可以從暗部的小網點看出那一階調(%)的網點成為滿版，此為複製的終點。你也可以從網點百分比的直徑表看出在細微線的控制因子該出現那一階調(um)。

總結

CTP的品質一定可以控制的好，但在轉換數位流程的過程當中，傳統晒版的品質更要控制得好才能相得益彰。
