  標準印刷機的色彩描述檔 ISO 12647-2標準
  江瑞璋 Jan 10, 2005
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

ISOcoated.icc,這不是夢想,是真的實現了。只要確定你的油墨、紙張是符合國際標準  ISO 12647-2 ,你就可以採用此印刷機色彩描述檔。

 前言
         常聽到人家問什麼是標準的印刷機色彩描述檔,那一支比較好,或每台印刷機都要做不同的色彩描述檔等等問題。或許我們該換個角度思考一下,有沒有標準的色彩描述檔是依據平張或商輪機、紙張而建立,油墨和印刷機的情況是否也符合標準,如 ISO 12647-2 等。大家如果都能往同一標準做調整,在色彩溝通上更能輕而易舉。



還是回歸標準吧
          在 ECI 色彩標準的白皮書提到,不論是新手或是專家都會問的一個問題:就是什麼是標準的印刷機色彩描述檔?以印刷複製的角度而言,能重覆做出一模一樣的品質才是複製的重點。而標準不就正是我們要達到複製目地的規範了。因為在 2004 年, ECI 將依據 ISO 12647-2 標準的參數製作出了標準的印刷機色彩描述檔。其目的是幫助大家在做色彩管理時可以將此色彩描述檔直接當成印刷機的色彩描述檔,不但符合大家的期望減少了爭議,也讓印刷時的紙張和印刷機狀況達到標準的程度。

灰色平衡色塊組合

  Cyan Magenta Yellow
亮部 25% 19% 19%
中間調 50% 40% 40%
暗部 75% 64% 64%


四原色油墨的一次色和疊印色在 CIELAB 色空間的位置

紙張類型 1 2 3 4 5
  L*/a*/b* L*/a*/b* L*/a*/b* L*/a*/b* L*/a*/b*
Black 18/0/-1 18/1/1 20/0/0 35/2/1 35/1/2
Cyan 54/-37/-50 54/-33/-49 54/-37/-42 62/-23/-39 58/-25/-35
Magenta 47/75/-6 47/72/-3 45/71/-2 53/56/-2 53/55/1
Yellow 88/-6/95 88/-5/90 82/-6/86 86/-4/68 84/-2/70
Red 48/65/45 47/63/42 46/61/42 51/53/22 50/50/26
Green 49/-65/30 47/-60/26 50/-62/26 52/-38/17 52/-38/17
Blue 26/22/-45 26/24/-43 26/20/-41 38/12/-28 38/14/-28
※紙張類型請配合下表 (紙張的規定)
    1.銅版紙   2.雪銅紙  3.商輪用銅版紙  4.非塗佈紙(白) 5.非塗佈紙(黃)
※L*a*b*演算色彩的條件是依據 ISO 2846-1。L*a*b* 量測標準是依據 ISO 12647-1:1996. 5.6: 黑色物質在測量物的背後,D50, 2°視角,測色機構為 45/0 or 0/45
ps: 如果是雙面印刷才須要採用黑襯紙,如果是單面印刷時,ECI 建議採用白襯紙來量測
  Black Cyan Magenta Yellow
上下色差寬容度 2 2.5 4 3
色差總差異數值 4 5 8 6


紙張的規定

紙張類型 L* a* b* Gloss Brightness Mass per area

                單位

           %      %   g/m2
1.Gloss-coated
   wood-free
93 0 -3 65 85 115
2.Matt-coated
   wood-free
92 0 -3 38 83 115
3.Gloss-coated
   web
87 -1 3 55 70 70
4.Uncoated
   white
92 0 -3 6 85 115
5.Uncoated
   yellowish
88 0 6 6 85 115
寬容度 ±3 ±2 ±2 ±5 ----- -----
對照的紙張 95 0 5 70-80 80 150
1). L*a*b* 的量測是依據 ISO 12647-1:1996. 5.6: 黑色物質在測量物的背後,D50, 2°視角,測色機構為 45/0 or 0/45
ps: 如果是雙面印刷才須要採用黑襯紙,如果是單面印刷時,ECI 建議採用白襯紙來量測

2).光澤度 Gloss 的測量是依據 ISO 8254-1,測量紙張和紙板光澤度的角度為 75 度。

3).Brightness 白度的測量是在 460nm 的單波長
4).對照的紙張是依據油墨測試標準 ISO 2846-1

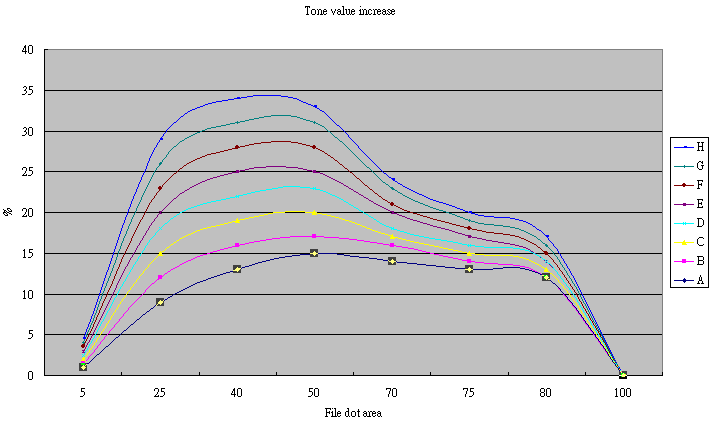

不同程度的網點擴大情形(A-H)
          因為依據不同的印刷情況和紙張組合,有不同的擴大情形。網點百分比總和 (Tone Value Sum) : 平張機不超過 350%,商輪機不超過 300%。

Film (or File) % A B C D E F G H
25 9 12 15 18 20 23 26 29
40 13 16 19 22 25 28 31 34
50 15 17 20 23 25 28 31 33
70 14 16 17 18 20 21 23 24
75 13 14 15 16 17 18 19 20
80 12 12 13 14 14 15 16 17




在 150 線,50% 網點面積的網點增加情形
依據不同的紙張類型而有所不同(以陽版為例):

印刷類型 紙張類型 網點擴大值
熱固型雜誌,彩色油墨 商輪用銅版紙 19
四色連續報表紙印刷 銅版紙  or 雪銅紙 26
  非塗佈紙(白) or 非塗佈紙(黃) 29
一般彩色印刷 銅版紙  or 雪銅紙 17
  商輪用銅版紙 19
  非塗佈紙(白) or 非塗佈紙(黃) 23
黑墨一般而言都會比以上的數據再高出 2-3%


打樣、簽樣和正式印刷的寬容值

Film or File Dot Area 打樣 簽樣 正式印刷
40 or 50 3 4 4
75 or 80 2 3 3
中間調最大可接受值 4 5 5
例:打樣 3% 表示 網點百分比 53%-目標值50%=3%,適用 130-180線 lpi


結論
          有了標準的印刷機色彩描述檔,不但減少了顏色不一致的藉口,重要的是你可以更方便的找出問題在那裡。再也不是一句色彩描述檔當成藉口。對客戶而言更能提高其印刷品質在不同的時間、地點印刷時,其色彩品質都能儘量一致。對日後出版印刷流程的發展有著深遠的影響,如螢幕打樣的方式在色彩對映上如何選擇印刷機的色彩描述檔,有了此標準檔案就再也不是問題了。
